Эффективность

Эффективность использования органического топлива зависит:

  • от глубины утилизации теплоты уходящих газов
  • от рационального распределения материальных потоков в теплотехнологических процессах.

Предприятие специализируется

  • на разработках и изготовлении теплоутилизационных устройств
  • на создании проектных решений по рациональному использованию температурного и влажностного потенциала газовых потоков.

Применение

Объектами утилизации могут быть любые потоки отходящих газов:

  • за технологическими печами
  • сушилами
  • котельными агрегатами типа НИИСТУ, Е, ФАКЕЛ, КЕ, ДКВР и др.

Тепловые утилизаторы могут:

  • работать на повышение К.П.Д. технологического агрегата (за счёт подогрева дутьевого воздуха на горелки)
  • решать задачи получения теплоносителя для внешних потребителей
  • выработки воздушного отопительного, сушильного агента, горячей воды, пара.

Затраты на разработку и изготовление утилизатора не превышают годового экономического эффекта, получаемого за счёт сокращения расхода органического топлива.

Изготовление утилизаторов производится по согласованным с заказчиком параметрам с учётом требований по глубине утилизации, габаритам, аэродинамическому сопротивлению.

Исполнение

Типовые теплообменники-утилизаторы изготавливаются и поставляются в 2-х исполнениях

УГГ - теплообменники-утилизаторы серии ГАЗ-ГАЗ Технические характеристики УГВ - теплообменники-утилизаторы серии ГАЗ-ВОДА Технические характеристики
Параметры УГГ-1 УГГ-2 Параметры УГВ-1 УГВ-2
Номинальная тепловая мощность, кВт, не менее 42 110 Номинальная тепловая мощность, кВт,не менее 42 110
Номинальный расход дымовых газов, м3/час, не менее 1150 3200 Номинальный расход дымовых газов, м3/час, не менее 1150 3200
Номинальная температура дымовых газов, °С на входе 210 210 Номинальная температура дымовых газов, °С на входе 210 210
Номинальная температура дымовых газов, °С на выходе 115 115 Номинальная температура дымовых газов, °С на выходе 115 115
Теплоноситель воздух воздух Теплоноситель вода вода
Номинальный расход теплоносителя, м3/час 1050 2600 Номинальный расход теплоносителя, м3/час 2 7
Нагрев теплоносителя при номинальном расходе, °С 110 115 Нагрев теплоносителя при номинальном расходе, °С 18 13
Аэродинамическое сопротивление дымового тракта, Па, не более 75 100 Аэродинамическое сопротивление дымового тракта, Па, не более 150 150
Аэродинамическое сопротивление, Па, не более 75 110 Аэродинамическое сопротивление, Па, не более 0,05 0,05

Скачать опросный лист

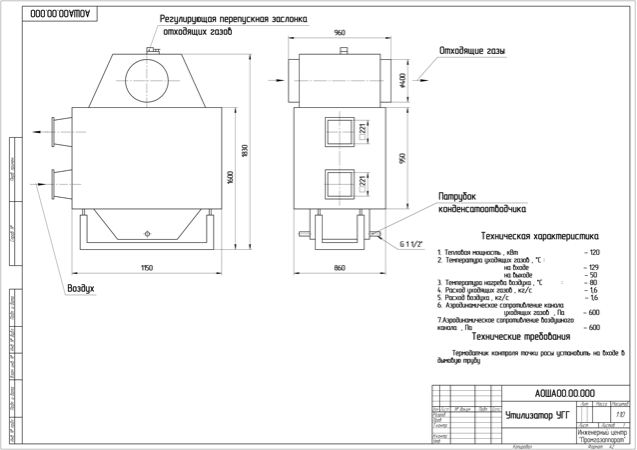

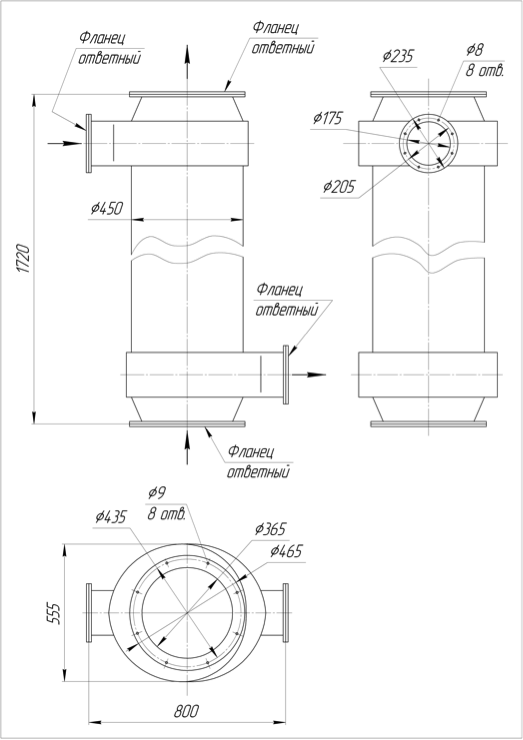

Схемы УГГ — теплообменники-утилизаторы серии ГАЗ-ГАЗ

УГГ — теплообменники-утилизаторы серии ГАЗ-ГАЗ УГГ — теплообменники-утилизаторы серии ГАЗ-ГАЗ

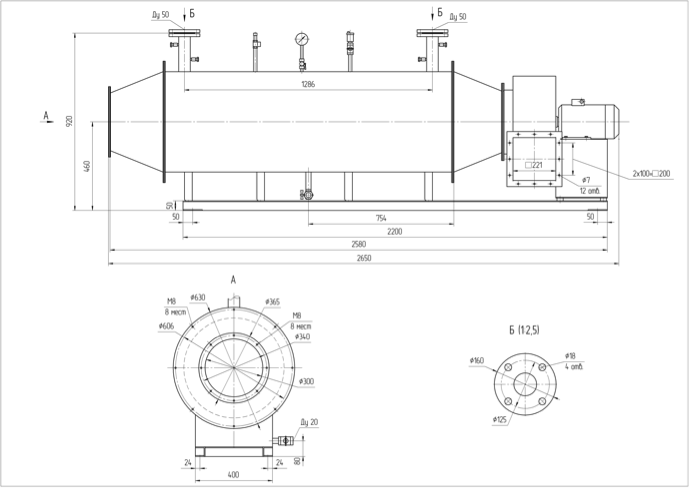

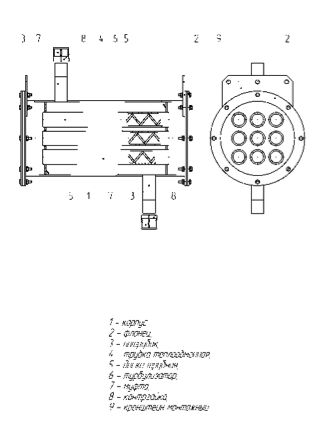

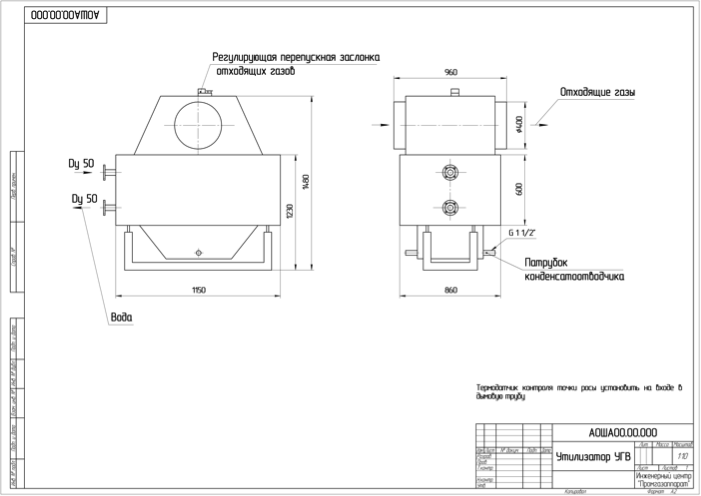

Схема УГВ — теплообменники-утилизаторы серии ГАЗ-ВОДА.

УГГ — теплообменники-утилизаторы серии ГАЗ-ГАЗ УГГ — теплообменники-утилизаторы серии ГАЗ-ГАЗ УГГ — теплообменники-утилизаторы серии ГАЗ-ГАЗ

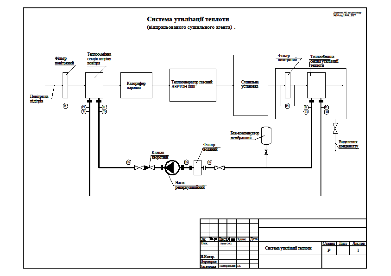

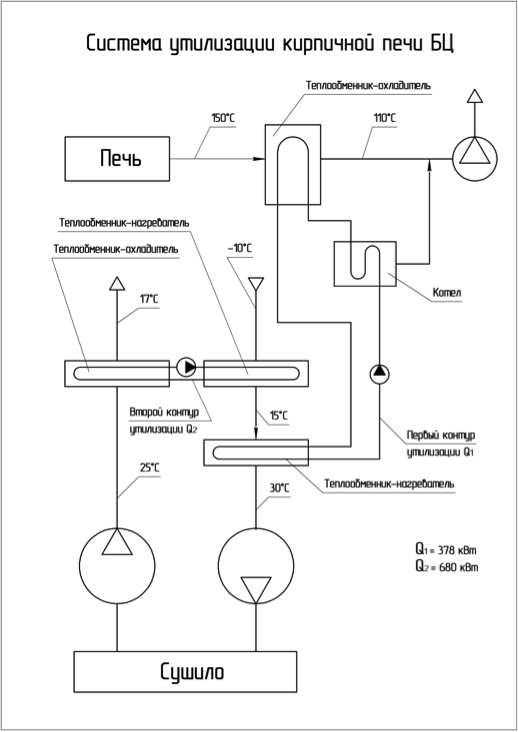

Схемы утилизации теплоты

Схемы утилизации теплоты Схемы утилизации теплоты
