На предприятии "ТОВ" Ровнотеплоєнерго" за водогрейным котлом Vitomax, 200, введен в експлуатацию конденсационный блок БУК-500 утилизации теплоты уходящих газов с целью подогрева сетевой воды. В состав установки входит конденсационный теплообменник-утилизатор подогрева воды, сепаратор конденсата , дымосос, заслонка с приводом, насос, приборы, шкаф автоматического управления. Установка подключена по байпасной схеме к газоходам и водяной сети. Все конструктивные элементы БУК-500 выполнены из нержавеющих сталей, теплообменные трубы медь-алюминий.

Согласование тепловой нагрузки котла и утилизатора происходит за счет поддержания постоянного "нулевого" уровня разряжения дымовых газов на входе в утилизатор за счет частотного управления приводом дымососа., при этом заслонка на основном газоходе прикрыта на 50-90%.

При тепловой нагрузке котла 5 МВт, установка БУК-500 показала следующие параметры

Наименование параметра Величина
1. Тепловая мощность, кВт, измеренная теплосчетчиком 500
2.Температура дымовых газов, ºС, вход/выход 143/62
3. Номинальная температура воды, ºС, вход/выход 43/61
4.Температура точки росы, ºС 51

Экономия топлива составляет 50 м3 гза в час. Срок окупаемости оборудования – один отопительный сезон.

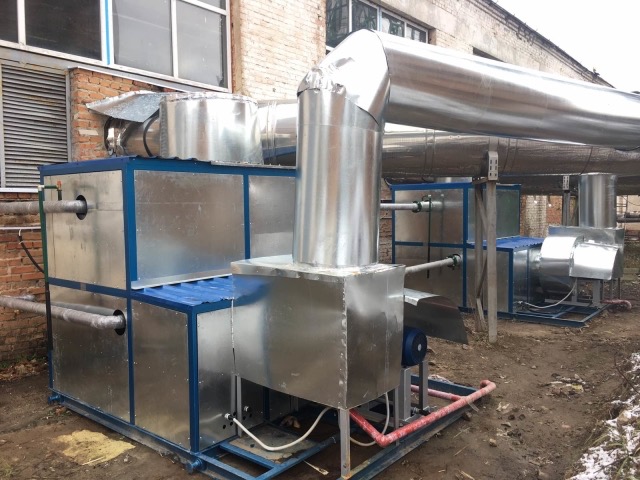

Конденсационный блок БУК-500 утилизации теплоты уходящих
газов
